電池模組包裝內襯設計方案：
內襯方案效果展示及參數

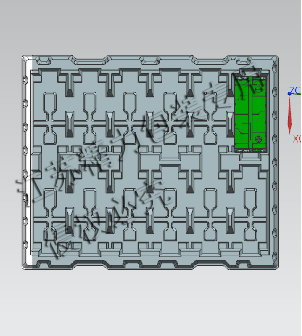

1、每箱共6層內襯，每層可裝載12對產品，共可裝載72件/箱。
2、整托重量約為900kg
3、內襯材料為8mm HDPE厚片吸塑

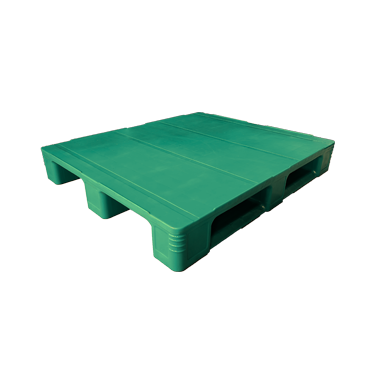

4、成托包裝配合帶檔邊1200平板川字塑料托盤使用
5、吸塑盤單片尺寸1200*1000*168mm（實際制作考慮適配底部托盤擋邊，長寬稍小，不影響裝載數量）
電池模組內襯方案優勢：

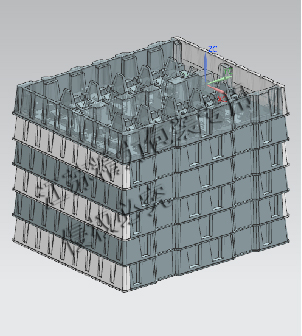

1、6片厚片吸塑，在產品裝載的狀態下旋轉180°互相堆碼使用，零件自身不承重，整托尺寸1200*1000*933mm（不含底部托盤和蓋子）。
2、堆碼狀態下，下層吸塑盤與上層吸塑盤嵌套15mm，并采取承力結構卡牢，避免吸塑盤側滑。
3、色帶置于同一側時，空置吸塑盤可嵌套回收，嵌套遞增高度85mm，6片吸塑盤回收尺寸1200*1000*593mm
（不含底部托盤和頂部蓋子，可多托嵌套堆碼）。

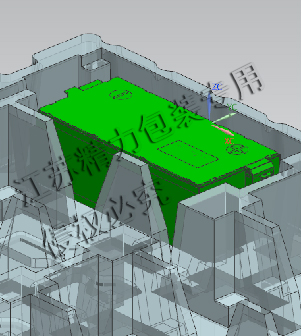

4、電池模組上下兩端預置扣手空位，方便工人手操裝箱，同時可滿足后期機械手臂夾取。

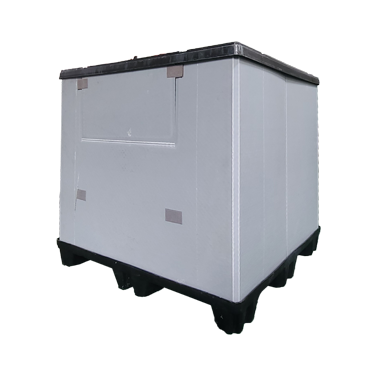

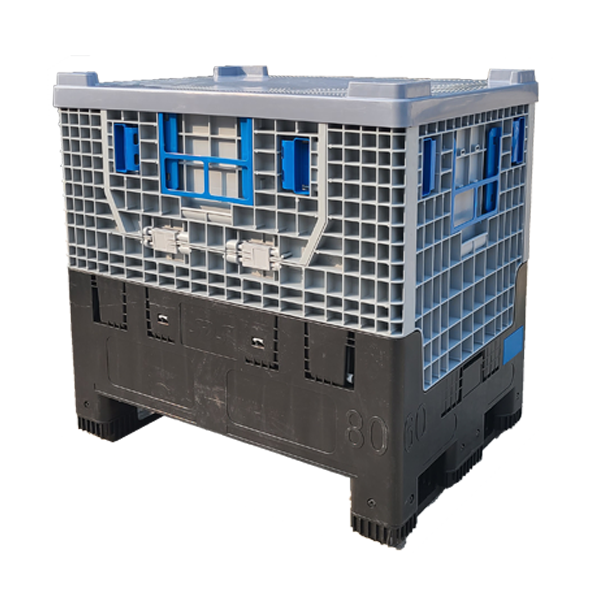

精力包裝，供應355鋰電池運輸包裝方案，川字塑料托盤，折疊卡板箱，折疊圍板箱運輸。
